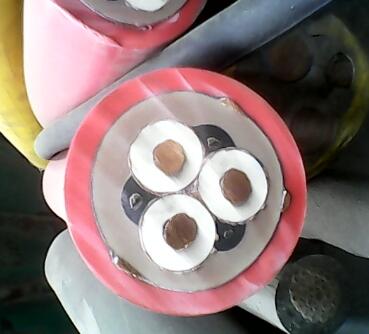

- 商品名稱：煤礦用移動阻燃金屬屏蔽監視型軟電纜
- 添加時間：2022-02-19 17:12:44
- 電 話：0550-7039257
郵 箱：1021757830@qq.com
介紹：
供應3.6/6 6/10KV煤礦用移動阻燃金屬屏蔽監視型軟電纜
用途
本產品適用于煤礦井下移動變壓器及類似設備用銅芯橡皮J緣金屬屏蔽監視型軟電纜。
使用條件
電纜導體的長期允許工作溫度為90℃。
電纜的小彎曲半徑為電纜直徑的6倍。
電纜的地線芯須良好接地。
型號、M稱、用途及規格尺寸
| 型號 | M 稱 | 用途 |
| MYPTJ-3.6/6 | 煤礦用移動金屬屏蔽監視型橡套軟電纜 | 額定電壓3.6/6kV的井下移動變壓器及 類似設備的電源連接。 |
| MYPTJE-3.6/6 | 煤礦用移動金屬屏蔽監視型彈性體軟電纜 |
| 芯數×導體標稱截面（mm2） | 標稱厚度 | 電纜外徑 | |||||
| 動力線芯 | 地線芯 | 監視線芯 | 動力線芯J緣 （mm） | 監視線芯 | 護套 | MYPTJ-3.6/6 MYPTJE-3.6/6 | |
| 小值 | 大值 | ||||||
| 3×25 | 3×16/3 | 3×2.5 | 4.0 | 2.5 | 5.5 | 57.5 | 63.0 |
| 3×35 | 3×16/3 | 3×2.5 | 4.0 | 2.5 | 5.5 | 62.5 | 68.6 |
| 3×50 | 3×25/3 | 3×2.5 | 4.0 | 2.5 | 5.5 | 64.9 | 71.4 |
注：1） 內護套計算厚度不作考核
動力線芯導體標稱截面（mm2） | 動力線芯20℃J緣電阻（MΩ.km） | 監視線芯20℃J緣電阻（MΩ.km） |
| 25 | ≥650 | ≥5 |
| 35 | ≥550 | ≥5 |
| 50 | ≥500 | ≥5 |
